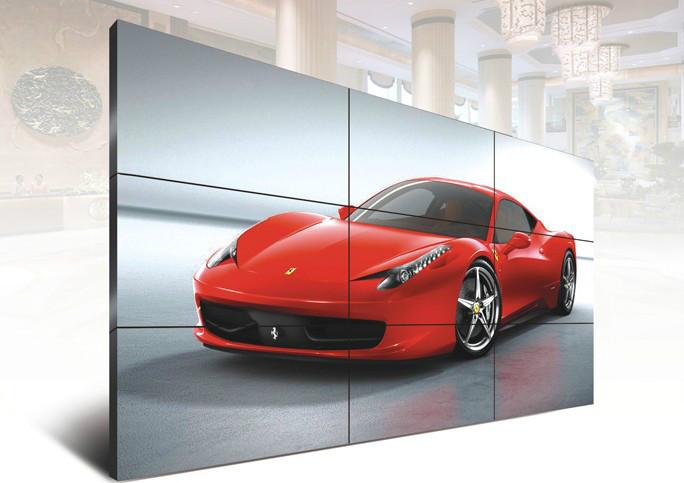

55寸液晶拼接单元-技术参数
产品特征
工业级设计，八万小时不间断工作，性能稳定
高分辨率，高对比度，超宽视角
超窄边设计，双边拼缝仅1.8mm
采用直下式LED背光系统
内置拼接控制器可实现图像拼接显示功能
采用 3D 数字化图像处理内核，精确监控更多细节
图像信号增益功能,更加稳定正确的图像控制,实现图像真实还原,提高系统可信赖性
信号接口齐全，支持 CVBS(BNC)、HDMI、VGA、DVI 输入
支持电脑集中控制，可通过电脑进行拼接单元参数调整
自动智能温控系统，节能环保，使拼接单元具有更高的稳定性和可靠性
全金属外壳，防静电,防磁场，防强电场干扰
标准机柜安装结构,标准化、模块化可实现快速拼接安装
详细技术参数
液晶面板型号55” DID LCD Panel (对角线1387mm)
物理分辨率 1920×1080(H×V)
像素间距0.63（H）×0.63 (V)
亮度 700 (cd/ m )
对比度4000:1
响应时间8ms
显示色彩 16.7M
视角 178°(H) / 178°(V)
图像屏幕比例 16:9
画质补偿技术LTI、CTI
运动补偿技术AUTO MOVE
滤波器3D 梳状滤波，数字降噪
视频制式PAL、NTSC
信号信源复合视频输入 CVBS(BNC) ×1；
复合视频输出CVBS(BNC) ×1 ；
数字信号输入HDMI×1； 1920x1080@60Hz 向下兼容
电脑信号输入VGA(DB-15) ×1；1920x1080@60Hz 向下兼容
数字信号输入DVI(DVI-I)×1；1080P(1920×1080) 向下兼容
内置拼接控制器电脑集中控制接口RS232
功能信号任意组合拼接显示，整屏拼接显示，单屏 独立显示，局部拼接显示，DVI/CVBS环通显示（复制），一路信号任意窗口漫游、缩放，边框消隐
系统自动温控系统自动根据设定的工作温度和实际机器温度，控制风扇的运转、降低噪音、节约能耗、提高液晶拼接单元的稳定性和可靠性
图像信号增益更加稳定正确的图像控制，实现图像真实还原,提高系统可信赖性
操作方式电脑集中控制
总线控制I C
平均无故障时间(MTBF)80000 小时
电源宽电压设计 100~240V
功耗280W
结构边框尺寸上:2.6mm; 下1.3mm; 左:2.6mm; 右:1.3mm
外型尺寸 1213.5mm×684.3mm×127.0mm（宽×高×深）
显示区域尺寸1209.6mm×680.4 mm (宽×高)
安装孔位748.1×240（mm）（长×宽）
外壳材料全金属外壳，防静电，防磁场，防强电场干扰
安装方式标准型机柜、定制型机柜
重量整机毛重 约 35Kg(含包装)
整机净重约 30Kg
环境存储温度 -20℃~65℃
工作温度0℃~55℃
工作湿度10%~90%
品质品质保证 中国电器产品强制认证（3C），
环保标准所有元器件及包装辅料符合国际环保标准
